連接器定義

連接器是指以連接或斷開電器回路為目的而使用的部品、零件。無需焊接等特別工具及程序。通過手工或簡單的工具，連接或切斷產品。

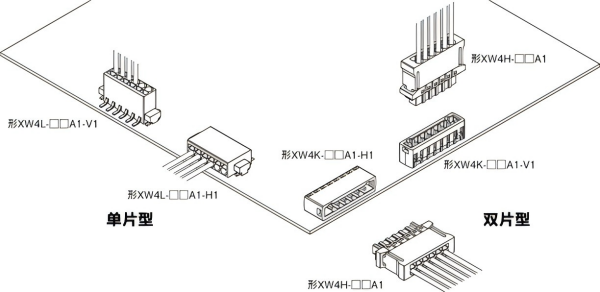

連接器種類繁多，但大致分為獨立使用的單片型、由插頭和插座構成的雙片型共兩種，單片型直接將印刷基板或電線連接于連接器。

雙片型分為插頭和插座兩部分，插頭與插座的嵌合部位稱為接觸部，安裝印刷基板或電線的部位稱為連接部。

?種類和分類

連接器大致分為4種連接形態。

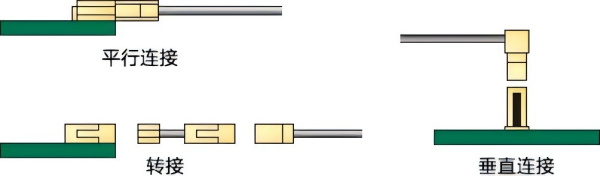

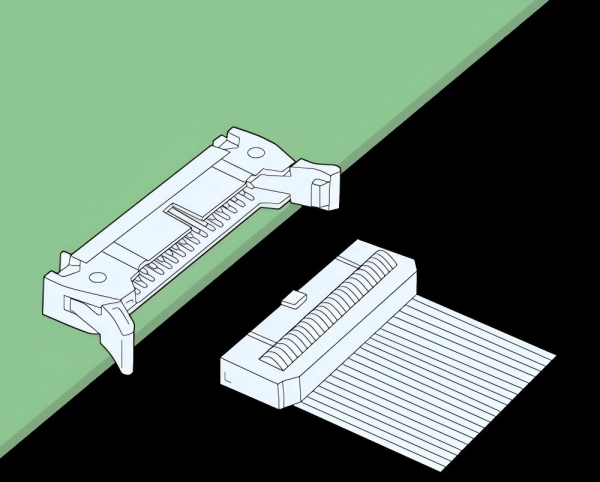

1.通過電線連接基板與基板：板對線

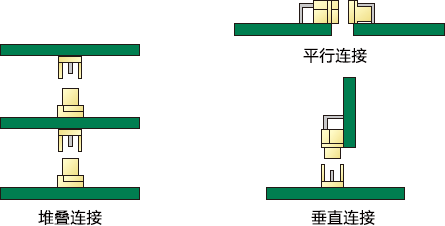

2.直接連接基板與基板：板對板

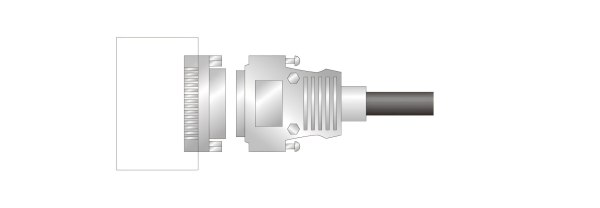

3. 連接設備與設備：輸入/輸出（I/O）

4. 其他：短路連接器、IC插座等

?結構和原理

結構

連接器種類繁多，且結構和使用的元件也各不相同，但基本結構由接觸件、外罩構成。

接觸件： 連接時相互進行電氣連接所需的觸針。

外罩： 裝有接觸件的主體部分(一般由絕緣體構成)

其他元件根據連接器的種類、用途進行增設。以下為D-sub連接器范例。

外殼： 收納絕緣體和接觸件的外罩

孔眼： 固定外罩和外殼的扣件

連接器示意圖(插頭側)

連接器示意圖(插座側)

歐姆龍備有包括符合國際標準的MIL連接器與DIN連接器在內的各種連接器。此外，還備有印刷電路板用端子臺等支持印刷電路板高密度封裝、高可靠性的連接器。訂購連接器時，可在歐姆龍找到適合客戶需求的機型。
